快速脉冲群(EFT)测试 当前位置:EMC测试是什么意思 > EMC测试项目 > 快速脉冲群(EFT)测试



  快速脉冲群(EFT)测试

  EMC测试是各国电子产品认证的重要项目,不管是CE认证、FCC认证还是CCC认证,EMC测试都是必不可少的一个测试项目。这篇文章和大家一起分享下EMC测试中的一个重要项目:EFT快速脉冲群。

  电快速瞬变脉冲群简称EFT(Electrical Fast Transient)是指脉冲群有特定的持续时间(规定为15mS),特定的脉冲周期(300mS)的脉冲,脉冲群中的单个脉冲有特定的重复周期、电压幅值,上升时间,脉宽。

  电快速速变脉冲群试验的目的就是为了检验电子、电气设备在遭受这类暂态骚扰影响时的性能。重复快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、信号和控制端口的试验。试验的要点是瞬变的短上升时间、重复率和低能量。

EFT测试_EMC测试是什么

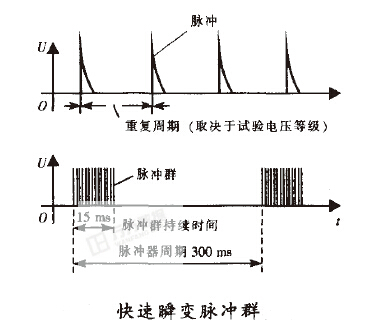

  这种试验是一种耦合到电源线路、控制线路、信号线路上的由许多快速瞬变脉冲组成的脉冲群试验。此波形不是感性负载断开的实际波形(感性负载断开时产生的干扰幅度是递增的),而实验所采用的波形使实验等级更为严酷。 电快速脉冲群是由间隔为300ms的连续脉冲串构成,每一个脉冲串持续15ms,由数个无极性的单个脉冲波形组成,单个脉冲的上升沿5ns,持续时间50ns,重复频率2.5KHz(对4KV测试等级)或5KHz(对其他等级)。根据傅立叶变换,它的频谱是从5K--100M的离散谱线,每根谱线的距离是脉冲的重复频率。对 电源端 子选择耦合/去耦网络施加干扰,耦合电容为33 nF。对I/0信号、数据和控制端口选择专用容性耦合夹施加干扰,等效藕合电容约为50-200 pF。

  我司可以办理各类产品的EFT测试以及EFT租场测试,欢迎联系我们洽谈!
